磁共振扩散-驰豫二维谱的应用

引言

    近年来出现了多种多样的磁共振二维谱技术，主要包含扩散-弛豫二维谱、T1-T2二维谱、T1-化学位移二维谱。尤其是扩散-弛豫二维谱技术大大提高了核磁共振谱的油水区分能力，可为岩心渗流物性测量提供更丰富的信息。以下为二维谱应用的两个实例。

应用举例

    一、高含水区剩余油含量及分布状态研究 国内主要油田的主力油层大都进入中后期开发阶段。目前我国多数油田都已进入开发后期，综合含水率为85%以上，一些老区块含水更是高达90%以上。在高含水的情况下，准确掌握剩余油分布状况对老油田调整开发方案、制定增产挖潜措施具有重要的指导意义。 微观剩余油是地层中剩余油的重要组成部分，具有巨大的挖潜潜力，微观剩余油赋存状态的研究也是提高驱油效率的首要任务之一。 在核磁技术方面，传统的T2驰豫谱的测量在反映岩石性质方面有很大的局限性，对流体种类的区分很困难。故而有必要建立新的二维谱方法，同时利用多种参数表征岩心物性，可以方便地区分不同流体并观察不同参数的相关性，获得更多的有关油水分布状况的信息。

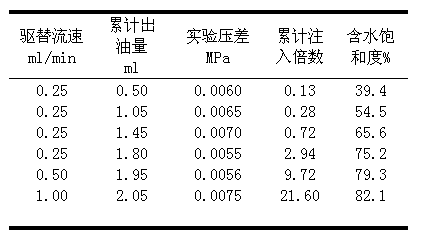

1.一块岩心的水驱油过程中的二维谱测试结果

   二、利用磁共振二维谱技术研究润湿性的变化 润湿性是指某种液体在另一种液体存在的情况下，在固体表面扩展或吸附在固体表面的倾向性。油润湿即指油很容易吸附在固体表面，而水润湿即指水很容易吸附在固体表面。润湿性是物质亲油或亲水性的重要指标，是油水分布状况的一个重要表征方法。润湿性是决定储层原油采收率的主要因素，因此研究储层岩石的润湿性对原油开采有着重要的意义。

核磁共振测试技术能够无损地获得孔隙介质内部物性信息，可通过弛豫时间的测量来分析固体表面润湿性及其变化岩石中流体的扩散受到周围固体介质的限制，是一种受限扩散，其扩散系数、弛豫时间与岩石孔隙结构和表面性质有很大的关系，研究岩心流体中自旋核磁矩弛豫与扩散机理，可以进一步深入了解低渗透岩石孔隙结构和渗流特征等重要信息.

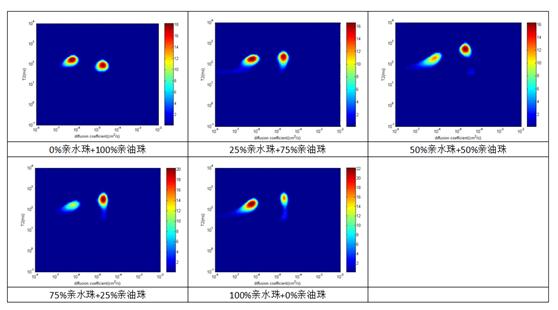

1.采用加膜和不加膜两种玻璃珠的混合物中油水二维谱的变化结果如下：

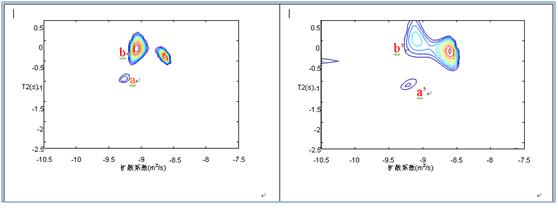

2.对不同润湿性的岩心二维谱测试结果如下：
